Kytkentä

Tervehdys.

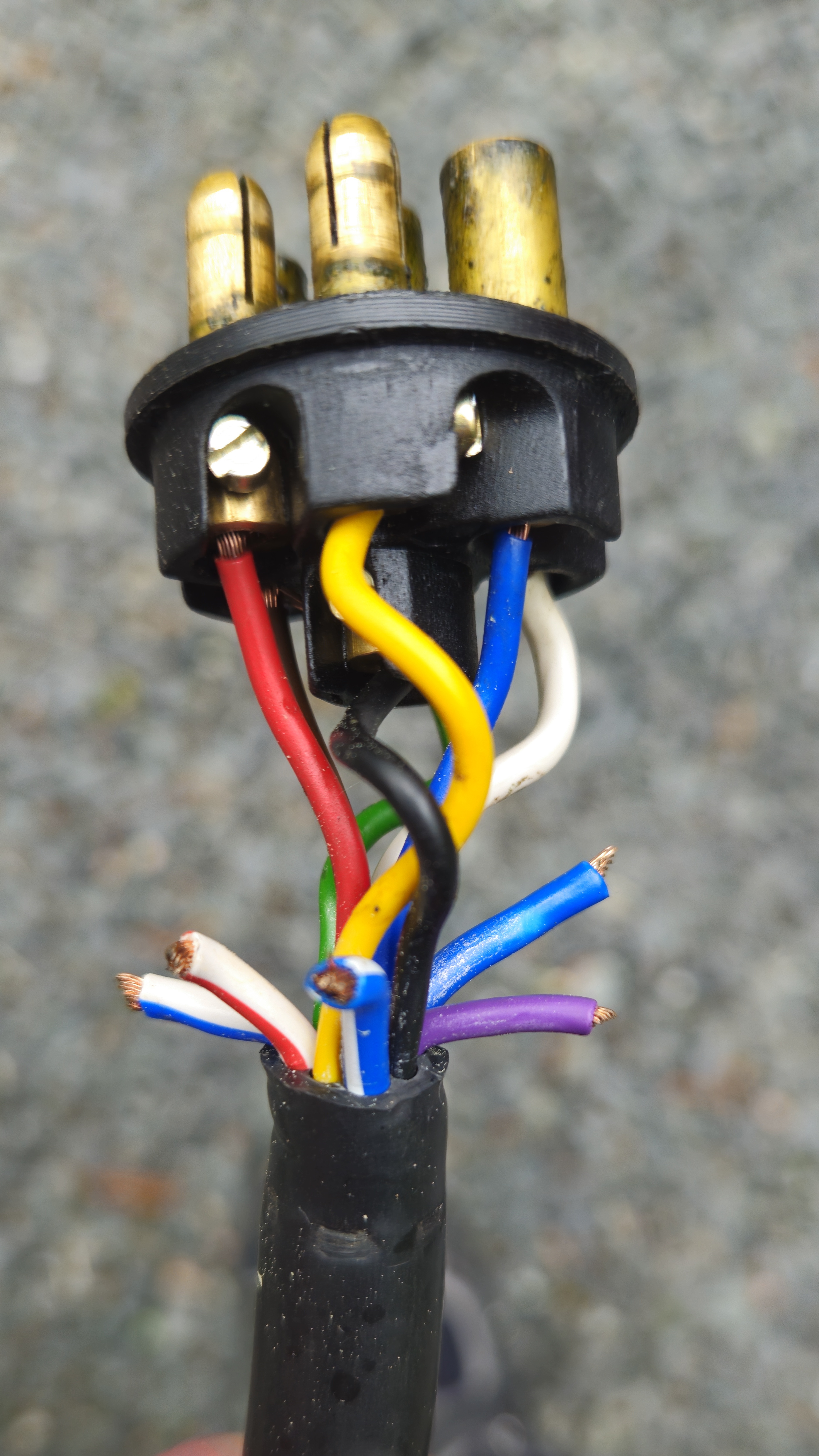

Löytyisiköhän yhtään sähkäriä. Vaunuun on laitettu 7 pinninen pistoke. Haluaisin kytkeä 13 pinnisen kun autossa kerran siihen on mahdollisuus. Ensimmäiset 7 johtoa ehkä osaisin mutta mihin hittoon laitan loput viisi. Vm. 2004 Hobbyssä on kaapelin sisällä vain 12 johtoa. Laitan kuvan mukaan.
Terveisin Petri

Käytä muunninta. https://www.motonet.fi/tuote/pistorasia-adapteri-lyhyt-auto-13-napainen-vaunu-7-napainen?product=48-1223

t. Jukka

Ihan oikeasti. Googlesta löytyy sekunnissa 13 napaisen pistokkeen kytkentä. Eikä adapteri kytke irrallaan olevia johtoja. Huoh...

Varmaankin tässä halutaan hyödyntää 13-napaisen mahdollisuudet.
Kuva
https://autoalaopiskelutjuho.blogspot.com/2016/11/tehtava-2311.html

Näkyy Hobbyssa olevan hieman eri värit. Pitää vain kokeilla johdonpätkällä mitä tapahtuu. Ensin pitää yleismittarilla etsiä maadoittavat johdot ettei riko mitään.

Ensiksi Pietilä, minulla on adapteri käytössä. Sillä vaan kun ei esimerkiksi ns. hupiakun lataus ajon aikana toimi, vaatii 13 pinnisen.
Toiseksi Säynäjäkangas. Kuvitteletko etten ole hakenut ja jos löydät juuri noilla väreillä ja 12 kaapelin kytkentäkaavion niin hienoa . Laita linkkiä tulemaan, ehkäpä huomaat että menee vähän useampi sekunti, mahtaako edes tunti riittää.

Ei niihin johtojen väreihin kannata luottaa, ties minkälainen asentaja siellä on pyörähtänyt. Olen kytkenyt noita yksinkertaisesti testaamalla mistä johdosta mikä lamppu syttyy, mikä menee akulle, jne. Sitten kytkee 13-pinnisen pistokkeen oikeaan napaan. Ei ole rakettitiedettä.

Tuossa on selitetty värejä.
https://hobbyhall.fi/fi/autotuotteet/muut-autoilun-lisatarvikkeet/lisatarvikkeet-autoiluun/hinaussovitin-13-pistoke-pin-7-pin-12n12s?id=78775213&mid=85210323&gad_source=1&gad_campaignid=22378874397&gclid=Cj0KCQjwjdTCBhCLARIsAEu8bpKE937zU-gDMqL5yZmMXvp0PlCb2TfygLMh09lZMc8j7i3uLO0nqfwaAoHKEALw_wcB

Jääkaapille menevä johto tulee ( tai pitäisi tulla ) autosta ison sulakkeen takaa. Maadoittavia johtoja on useita isojen virtojen vuoksi.
Maadoitusten jälkeen ei taida jäädä kuin jääkaapin ja latauksen pinni 10. On tärkeää että se lähtee autosta jopa 30 A:n sulakkeen takaa.
