Fiat/ burstner retkiauti piikasuleketaulu

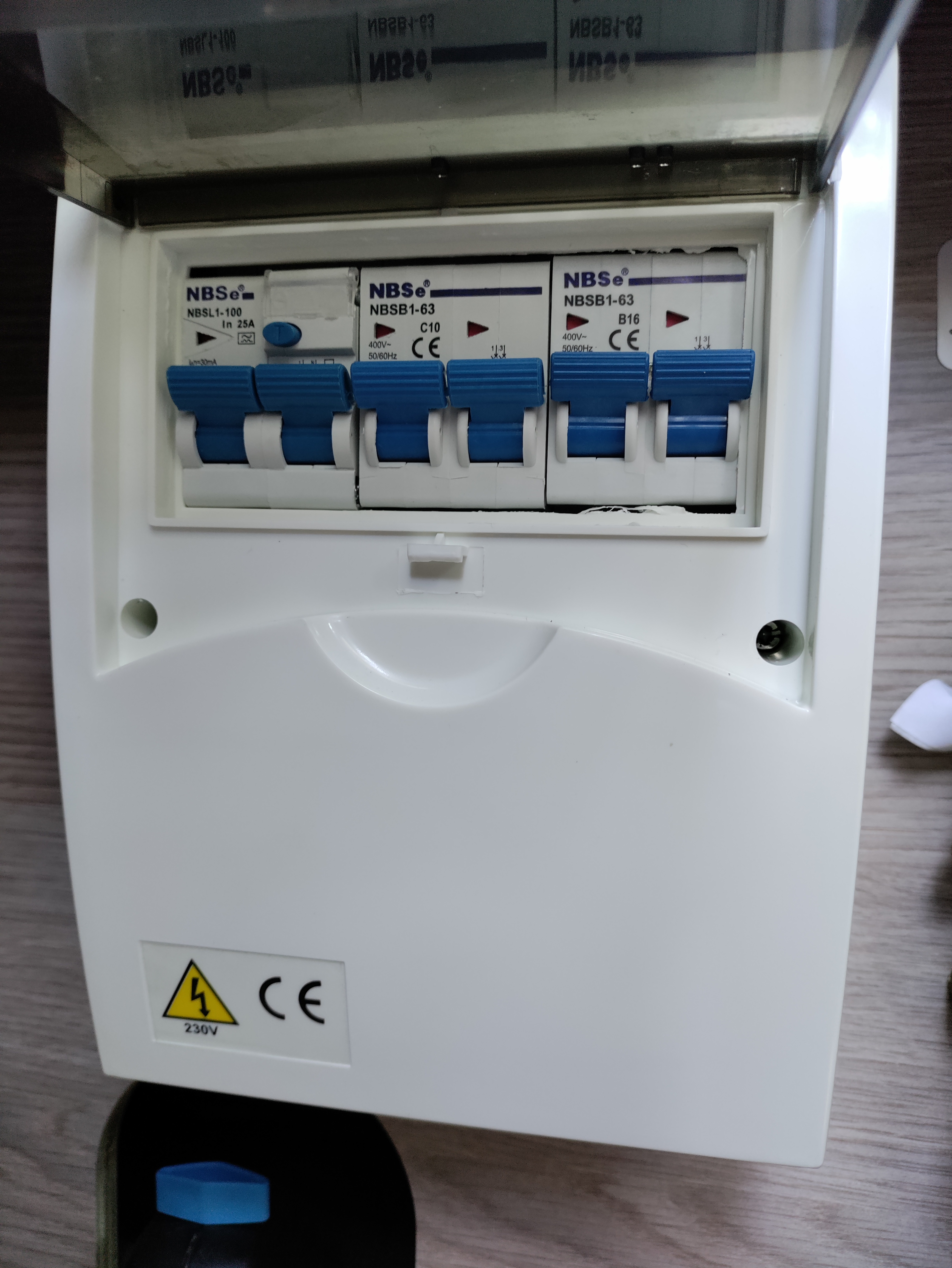

Moi, laitetaan vielä tällekkin palstalle olisko jollain tietoa/ samanlainen rasia ajoneuvossa ja osaisi kertoa näistä sulakkeista? Vasemmanpuoleinen tietysti vikavirta mutta nuo kaksi muuta eli kumpi on sähkötolppasulake? Omassa käyttöohje kirjassa on vain tuo vikavirta ja yksi sulake. Laita pieni käyttöopastus vielä , kiitokset taas etukäteen

En tunne asiaa mutta luultavasti sulakkeet on kytketty peräkkäin niin että jos olet max 10A:n tolpassa voit valita autostasi 10A ettet laukaise tolpan sulaketta omilla vehkeilläsi.

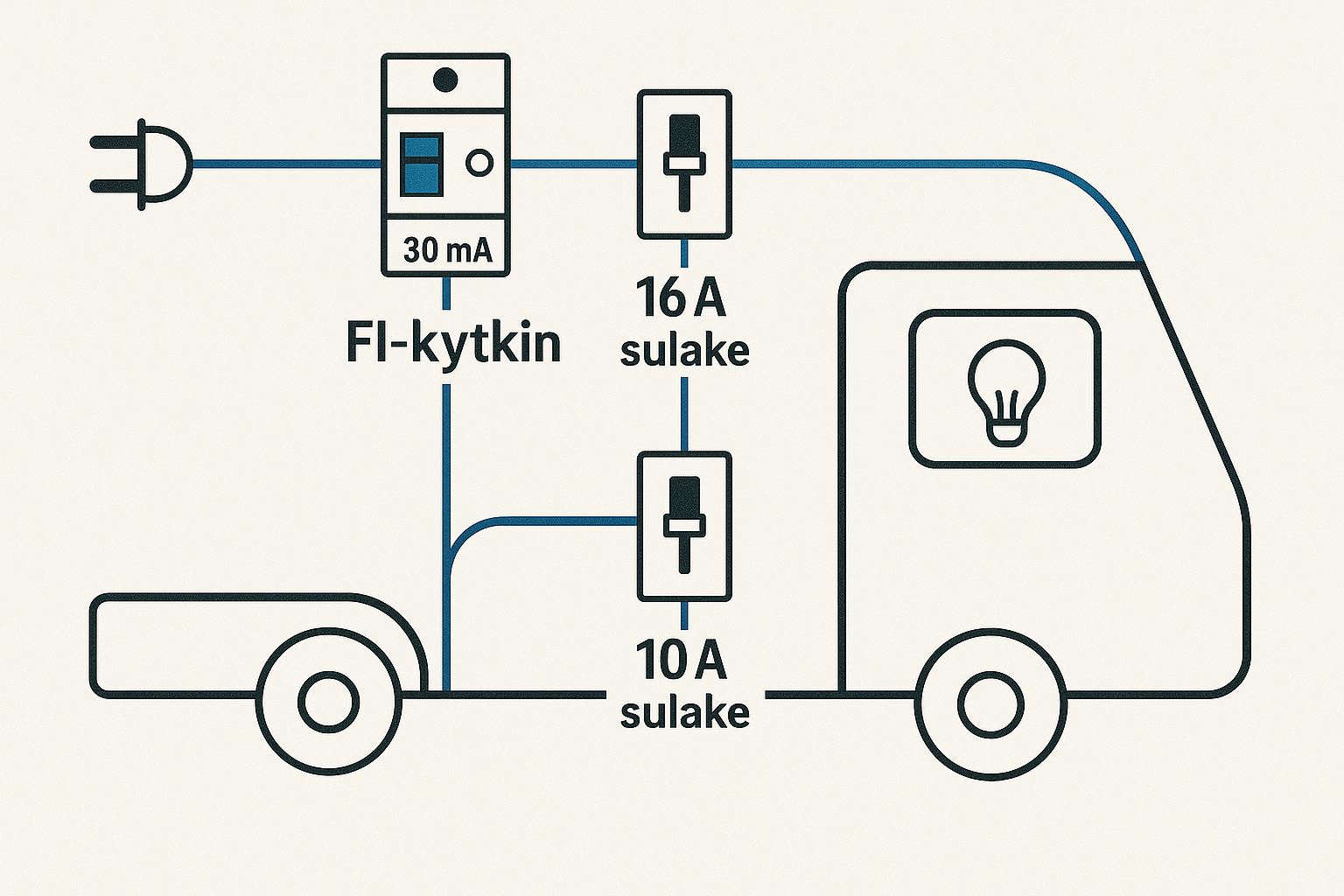

Tekoäly väänsi mahdollisen kytkennän kuvaan.

Outoa jos on noin kuin Timo epäilee. Tosin kaikkihan on mahdollista. Tuo 10A sulake vs. 10A sulake tolpassa ei takaa sitä että tolpan sulake ei palaisi vikatilanteessa. Selektiivisyys puuttuu. Etenkin kun tuo kuvassa näkyvä 10A sulake on C- käyrällä , eli jos syöttöpäässä tolpassa on B-käyrän 10A niin se palaa ensin.

Mun esitys on lähinnä arvaus. Mitä itse ajattelet?

Olisiko jaettu eri piireihin niin että 10A olisi pienempien kulutuksien laitteille.

Kävin omassa autossa katsomassa ja mulla on myös 10 ja 16A sulakkeet. Ohjekirjassa ei näy. Olisiko 10A lataukselle ja 16A pistorasioille. Täytyy tutkia.

Itse epäilisin, että tuo 25ah on auton ulkopuoliselle 230v sisääntulolle ja nuo pienemmät auton sisäpuolisille 230v pistorasioille. Perusteenä tällä ajatukselle, et katselin noita tehtaan 230v piuhanvetoja, kun sähkäri kytki prioriteettikytkin m-autoomme

Kuten Esan viestissä luki, C10 on lataukselle ja B16 230 pistorasioille. Ensimmäisenä on 30mA:n vikavirtasuojakytkin nimellisvirraltaan 25A (In 25A)

Näinhän se on että 10A riittää kaikkeen muuhun paitsi lämmitykseen ja pistorasioihin mahdollisesti lykättäviin vehkeisiin.

Nyt on tietoa. Meidän Detskussa on 10A sulakkeen takana kaikki muu 230V sähköt paitsi alden lämmitysvastukset jotka ovat 16A sulakkeen takana. Siis myös auton kaikki shukorasiat ovat 10A takana.

Tossa kun tarkemmin kattelee kuvaa niin näyttäs että tuo 16 sulake olisi kaiverrettu jälkeenpäin koteloon. Sillä lähin kyseleen ettei nuo sulakkeet vaikuta hupiakun lataukseen nekatiivisesti missään asennossa?

Kiitos aktiivisesta palautteesta

Siispä 2300 W on pistorasioiden rajana. Eikös Aldeen saa vastuksilla 3000 W. Trumaan vain 2000 W

Se 10A sulake pitää olla päällä, muuten hupiakku ei lataudu.
