EBL101 toiminnasta

EBL101 on lakannut lataamasta hupiakkuja ajon aikana. Sen verran nyt tutkinut asiaa, että moottorin käydessä blokki2 nastaan 3 kyllä tulee n. 13 V jännite. Jos tuohon nastaa tuo starttiakulta sen jännitteen pitäisi kai kuulua jonkinlainen releen naksaus, mutta mitään ei kuulu. Onko siis rele viallinen vai linjassa oleva myötäsuunnan diodi ehkä rikki ?

Toinen merkillisyys on sitten se, että jääkaappi haukkaa 12 V asennossa virtaa hupiakuista ihan näyttöpaneelin täydeltä vaikka moottori ei käy. Näinhän asian ei pitäisi olla, jääkaappireleessäkö puolestaan kärjet jumissa ?

Hupiakun latauksen suhteen lienet oikeilla jäljillä. Jos releen käämin yli kytkee jännitteen, releen pitäisi naksua (ellei se sitten ole optinen rele tai muuten hiljainen). Siihen, että jääkaappi purkaa hupiakkua, en osaa sanoa paljon mitään. Sinun jääkaappireleessäsi (EBL101) jääkaapille on kaksi vaihtoehtoista syöttöä. Jos D+ on aktiivinen, syöttö tulee starttiakulta (jota moottorilaturin pitäisi ladata). Jos D+ ei ole aktiivinen, syöttö tulee jostain, joka jää kuvan alapuolelle. Meillä (EBL31) on kaksi jääkaappirelettä, toinen absorptio- ja toinen kompressorijääkaappia varten. Mutta en löytänyt tilannetta, jossa jääkaappi purkaisi hupiakkua, muuten kuin siinä tapauksessa että starttiakku ja hupiakku on yhdistetty (latausreleellä), mutta lataamista ei tapahdu.

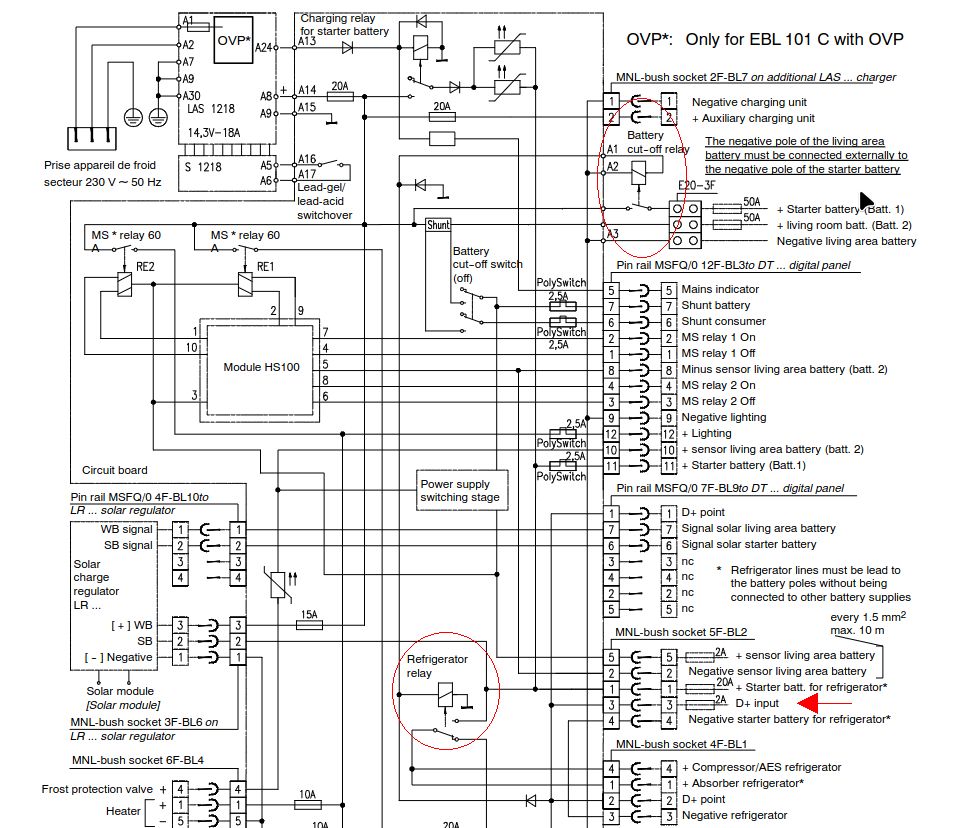

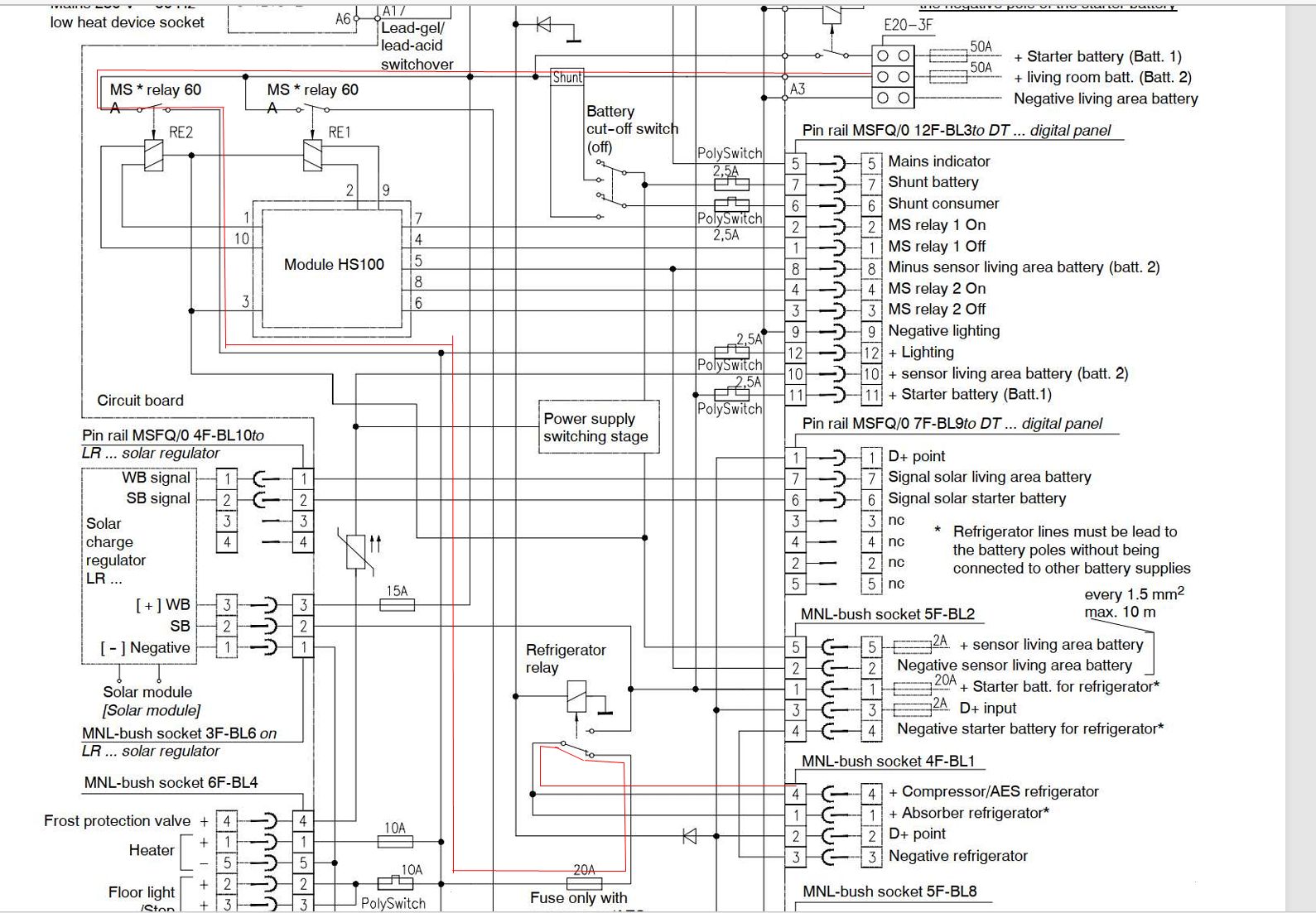

Olen yrittänyt tutkailla EBL101 kytkentää ja kyllähän tuo alkaa näyttää siltä, että jos jääkaappi on kytketty toimimaan 12 Voltilla niin kyllä se auton sammuksissa ollessa ottaa virtansa hupiakusta silloin kun asunto-osan virta on kytketty. Kun moottori käynnistetään ja D+ aktivoituu vaihtaa jääkaappirele virranoton käynnistysakkuun. Koetin tuohon liitekuvaan luonnostella virrankulkua moottorin sammuksissa ollessa.
