aurinkopaneelien asennus

Erkki Kuusisto 24.03.2022 13:36

Asensin kaksi paneelia katolle, plus ja miinus yhteen ja laitimmaiset plus ja miinus johdot vanhoja paneelikaapeleita pitkin jännitteentasaajalle. Akut ovat valmiiksi täynnä.
Jännitteentasaajan näyttö ei välkytä paneelia, ja näytöllä akut täynnä.
Miten saan tietää toimiiko asennus muutenkin akkujen virtaa kuluttamalla? Lähinnä mietin asensinko plussa ja miinuksen oikeinpäin vanhoihin katon läpi jännitteentasaajalle meneviin johtoihin, vai onko niillä väliä.
kuka tietää???

Antero Virkkala 24.03.2022 17:37

Oliko uusissa paneeleissa ja vanhoissa läpivientijohdoissa liittimet valmiina? Siis ns. MC4-liittimet. Jos oli, ei plussaa ja miinusta voi kytkeä väärin. Paneelilta lähdettäessä koirasliittimessä on plus ja naaraassa miinus. Koirasliitin on se, jossa on keskellä putki, joka menee naarasliittimen keskellä olevaan reikään, ja putken molemmin puolin on kaksi väkäsiin päättyvää lukitussalpaa, jotka menevät naaraasliittimen reikiin. Sähköä vastaanottavassa laitteessa tai johdossa koiras ja naaras ovat tietysti toisinpäin, eli plus-sähkö tulee naarasliittimeen ja miinus koiraaseen.

Mitä tarkoittaa "Jännitteentasaajan näyttö ei välkytä paneelia"? Puhutko nyt aurinkopaneelista (vrt. "Asensin kaksi paneelia...") vai jostain ohjauspaneelista?

Kytkit siis aurinkopaneelit sarjaan. Varmistithan, että vanhat laitteet kestävät kahdelta paneelilta tulevien jännitteiden summan (eli yhden paneelin jännitteen kaksinkertaisena)?

Timo Haapanen 24.03.2022 17:40

Millainen säädin on?

Aurinkoisella säällä kuormaa akkuihin, ei täysiin akkuihin mene.

@timppa


En huomannutkaan että Antero kysyi samaa sillä välin kun kirjoitin.
muokattu: 24.3.2022 18:51
Patrik Söderström 26.03.2022 02:38

Ota karvat irti säätäjästä (vain toisen irrottaminen riittää). Sitten yleismittarilla toteamaan paneeleista tulevien napojen polariteetti. Päiväsaikaan pilvisenäkin päivänä onnistuu. Säätäjässä lienee selvät merkit napaisuudesta?
Mikäli yleismittari ei ole tuttu käsite niin seuraavasti: Käytä DC (direct current = tasavirta) aluetta. Voit mittarilla vuoron perään vaihtaa napaisuutta, -riippumatta jännitteestä näet mittarilla plus tai miinus etumerkin josta näet paneeleista tulevan napaisuuden.

Erkki Kuusisto 26.03.2022 09:54

Kiitos Patrik, eiku mittarin hakuun. ystävällisesti Erkki Kuusisto

Timo Haapanen 27.03.2022 09:52

Jos sulla on siellä joku vanha asennus ja sen mukainen säädin se voi olla sellainen ettei se riitä sarjakytkentään tai kahden panelin tuottamaan virtaan.

Tarkasta säätimen arvot. Paneleiden ampeerit ja voltit lasketaan yhteen. Paneleista riippuen siellä saattaa olla lukemat 20 voltista 40 volttiin noin suunnilleen panelia kohden.

@timppa

Erkki Kuusisto 27.03.2022 12:18
Erkki Kuusisto 27.03.2022 12:20

Paketissa tuli mukana 30a jännitteentasaaja, entisen kokoa en muista. En vielä vaihtanut.

Esa Ojala 27.03.2022 16:48

Minulla on epäilys, että mukana tullut säädin on PWM-säädin ja siihen kannattaa paneelit kytkeä rinnan eikä sarjaan niinkuin kuvauksesta päätellen olet tehnyt.

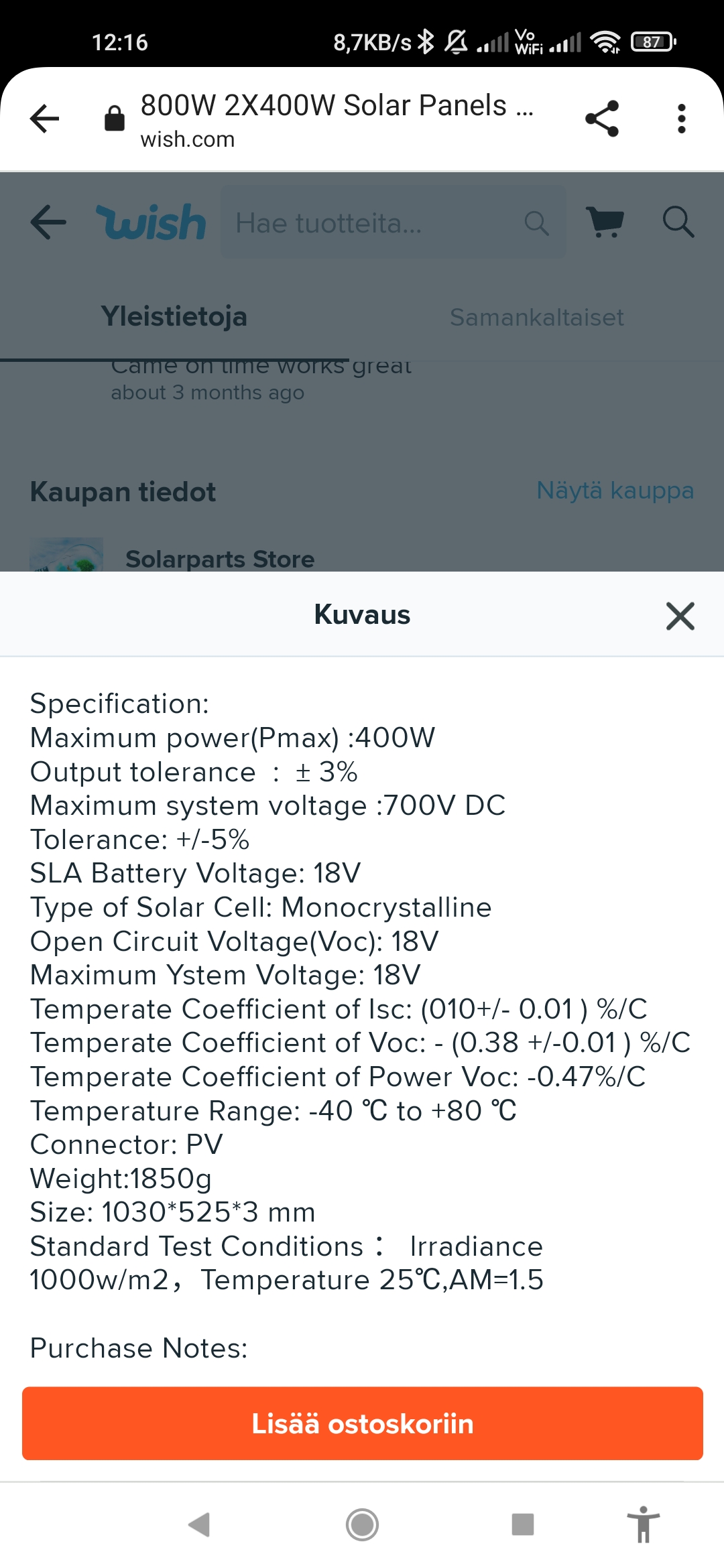

Nuo Wishin tekniset tiedot hieman liioittelevat paneelien tehoista, oikeat lienevät jossain 50-80W luokkaa per paneeli (paneelin mitoista pääteltynä).

Erkki Kuusisto 27.03.2022 17:21

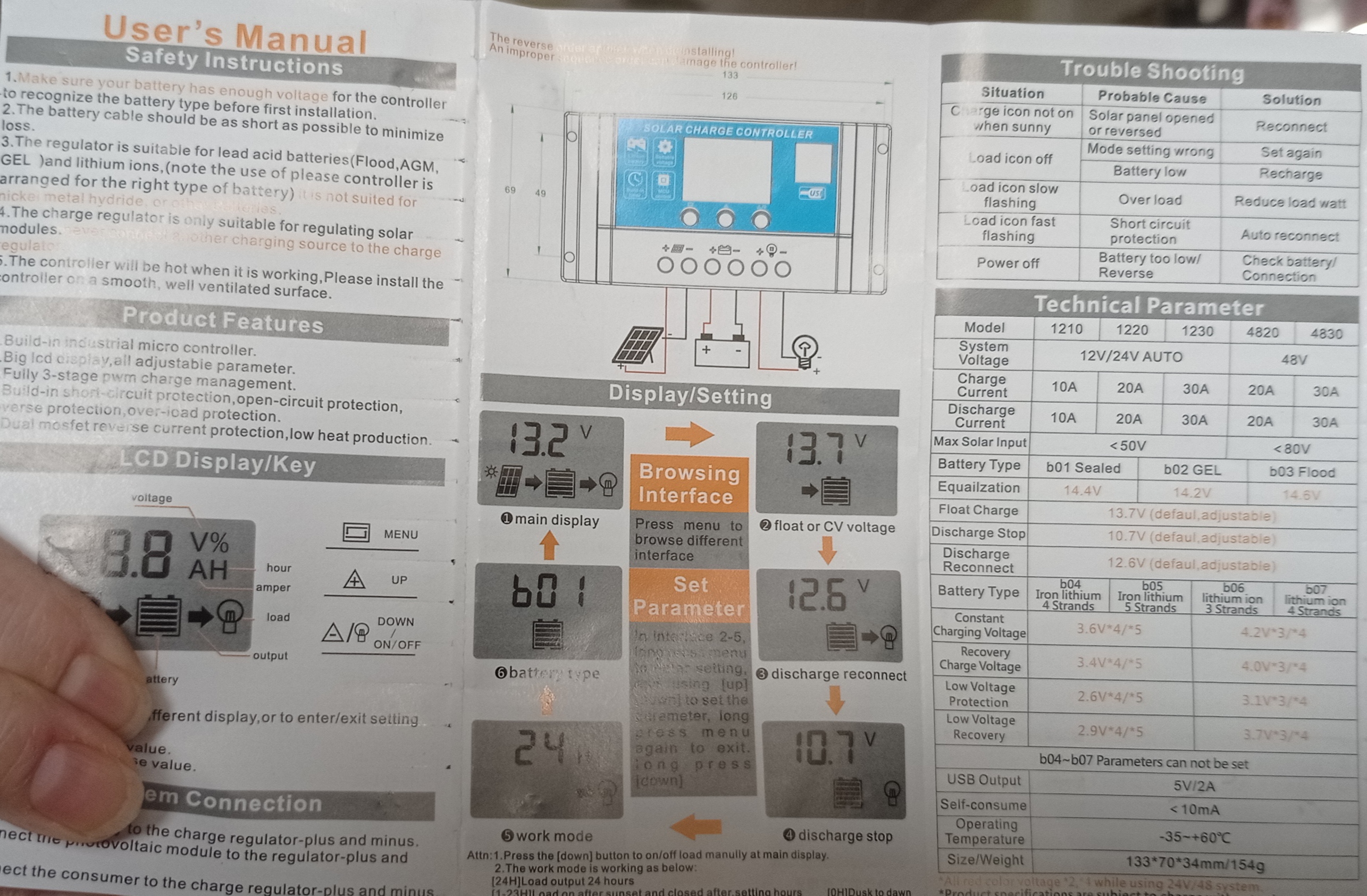

Jännitteentasaajan manuaali

Erkki Kuusisto 27.03.2022 17:32

Paneelit ovat rinnankytketyt, Teho noissa kiinalaisissa aina vähän arvoitus.

Timo Haapanen 27.03.2022 17:50

Jos panelit ovat näin ''Asensin kaksi paneelia katolle, plus ja miinus yhteen ja laitimmaiset plus ja miinus johdot vanhoja paneelikaapeleita pitkin jännitteentasaajalle. '' on kyseessä sarjakytkentä.

@timppa



Erkki Kuusisto 27.03.2022 19:02

Rinnankytkentä: plussat samassa johdossa, miinukset samassa johdossa lataussäätimelle???

Erkki Kuusisto 27.03.2022 19:06

Miksi PWM säätimelle kannattaa rinnan kytkeä?

Esa Ojala 28.03.2022 07:19
Erkki Kuusisto

Miksi PWM säätimelle kannattaa rinnan kytkeä?

PWM ei pysty hyödyntämään sarjaan kytkettyjen paneeleiden korkeampaa jännitettä.

Tuossa Eurosolarin sivulta lainattua tekstiä.

Lataussäätimen valinta

Markkinoilla on kahdentyyppisiä lataussäätimiä PWM ja MPPT tekniikalla toteutettuja:

PWM ‐säätimet soveltuvat mainiosti perusaurinkosähköjärjestelmiin. Erityisesti 1‐2 paneelin järjestelmiin, jossa etäisyydet paneelilta‐säätimelle‐akulle ovat lyhyitä (10 m). Tällaisessa tapauksessa panostaminen kalliimpaan säätimeen on perusteltua vain jos järjestelmää aiotaan tulevaisuudessa päivittää.

MPPT ‐säätimellä saat kaikki tehot aurinkosähköjärjestelmästäsi irti. MPPT ‐säätimien tehokkuus perustuu niiden älykkääseen latausprosessiin, jonka avulla päästään jopa +30% tuottoihin verrattuna PWM ‐säätimiin. MPPT ‐säätimille on ominaista että paneelit voidaan kytkeä sarjaan max. 100 ‐150 V mallista riippuen ja akusto voi olla 12 V, 24 V tai 48 V kytketty. Paneelijännitteen kasvattaminen pudottaa hävikkiä, joten pitkätkin kaapelivedot onnistuvat paneeleilta akulle.

https://www.eurosolar.fi/tuotteet/aurinkosahkojarjestelmat

Timo Haapanen 28.03.2022 08:38

Käytännössä tuoton paraneminen jää n. 20 % tienoille. Jos ajatellaan sulla olevan n. 200 W yhteensä niin niiden tuotto on parhaimmillaan n. 10 A.
Tähän se 20 prossaa on 2 A. Uskoisin sulla olevan aivan hyvä PWM säädin nyt kun se on jo hankittuna, pärjäät hyvin ilman sitä 2 ampeeria.

@timppa

Esa Ojala 28.03.2022 09:49
Timo Haapanen

Käytännössä tuoton paraneminen jää n. 20 % tienoille. Jos ajatellaan sulla olevan n. 200 W yhteensä niin niiden tuotto on parhaimmillaan n. 10 A.
Tähän se 20 prossaa on 2 A. Uskoisin sulla olevan aivan hyvä PWM säädin nyt kun se on jo hankittuna, pärjäät hyvin ilman sitä 2 ampeeria.

@timppa

Mutta se on jo viidessä tunnissa 10Ah enemmän, voi olla joskus hyvinkin tarpeelliset..

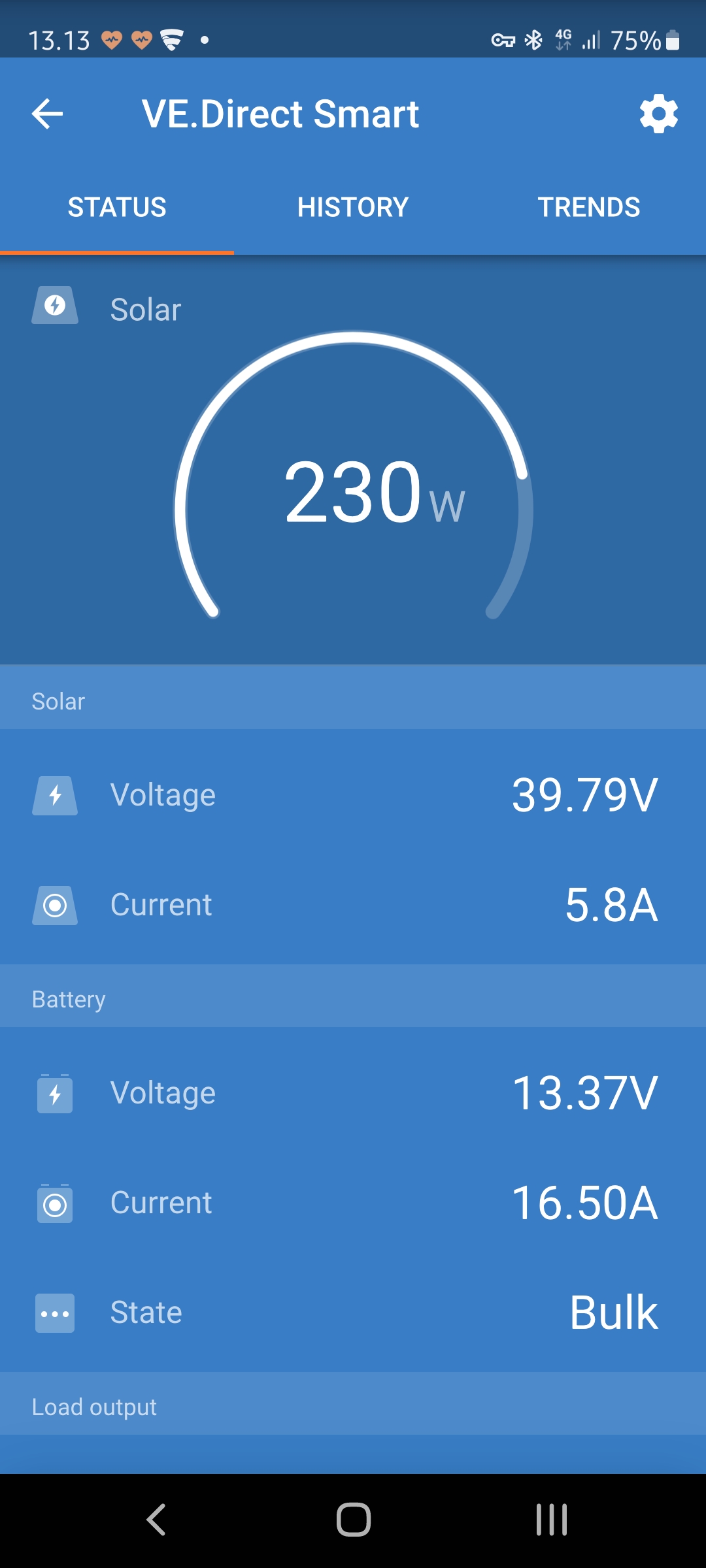

Pistänpä kuvan kun kaksi Victronin 115W paneelia on kytkettynä sarjaan ja suunnattu kohti aurinkoa. Kerrankin ihan asialliset paneelit, antavat luvatun tehon. Tein noista salkkumallin, jotta kevään ja syksyn reissuilla saa paremmin sähköä akkuihin.


Säätimenä Victron MPPT 100/20
muokattu: 28.3.2022 09:54
Timo Haapanen 28.03.2022 11:45

On todella kova lukema 230 wattisille paneleille. Kyllä pitää olla suunnattuna, katolta vaaterissa ei onnistu ainakaan Suomessa.

@timppa

Jari Pohjolainen 30.03.2022 16:46

Olen lukenut ja etsinyt tietoa miten olisi se aurinkokennon kytkentä nyt paras tehdä ostin kärkkäisellä kennopaketin se on katolla ja säädin seinässä.kytkenkö piuhat suoraan hupiakkuun vaiko siihen ebl 226 vapaaseen paikkaan etten tekis mitään tuhoa?

Liitetiedostot

Esa Ojala 30.03.2022 18:10
Jari Pohjolainen

Olen lukenut ja etsinyt tietoa miten olisi se aurinkokennon kytkentä nyt paras tehdä ostin kärkkäisellä kennopaketin se on katolla ja säädin seinässä.kytkenkö piuhat suoraan hupiakkuun vaiko siihen ebl 226 vapaaseen paikkaan etten tekis mitään tuhoa?

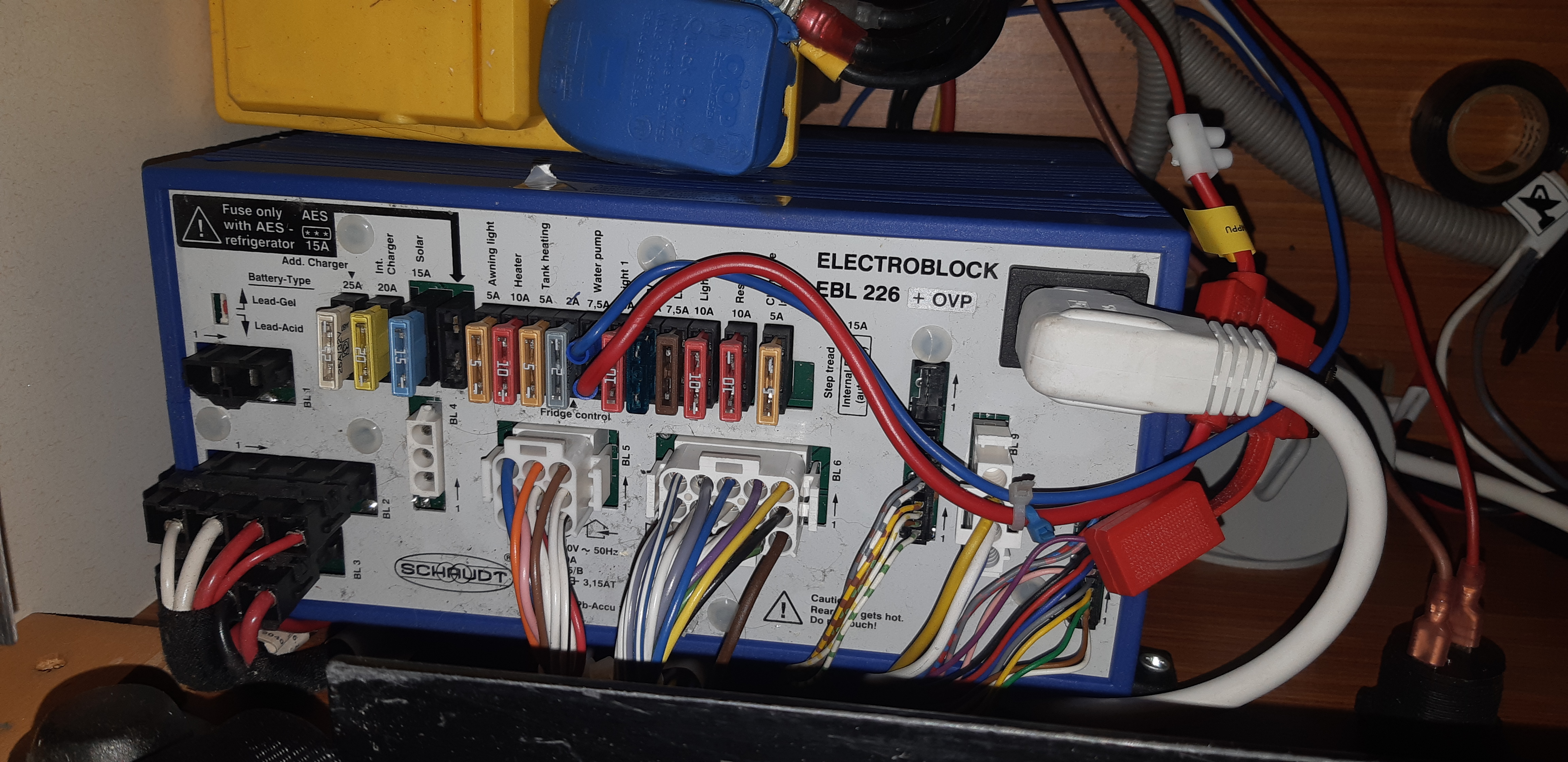

Kumpi on helpompi kytkennän kannalta. Jos kytket EBL-lään, näet mahdollisesti hupipuolen näyttöpaneelista latausvirrat säätimen lisäksi. Suoraan akkuun kytkettynä näet jännitteet/virrat säätimen näytöltä (riippuen säätimestä). Mutta kumpikin tapa on toimiva ja turvallinen.

Timo Haapanen 30.03.2022 20:19

Palstalaisilla taitaa yleisempi olla suoraa akkuun.

@timppa

Patrik Söderström 01.04.2022 00:07

Aurinkopaneeli koostuu itsessään sarjaan kytketyistä pienemmistä yksiköistä joiden jännite n. 0,5 volttia. MPPT säätäjä antaa kuormalle (Ladattava akku) maksimaalisen tehon kun PWM säätäjä ei huomioi omaa sisäistä vastusta suhteessa kuormaan.
Jännitelähteen antoteho on suurin kun kuorman vastus on sama kuin jännitelähteen sisäinen vastus. (Tämän voi todeta luomalla lauseke kuormaan siirtyvästä tehosta jossa on sarjassa kuorma ja jännitelähteen sisäinen vastus. Sitten vaan derivoimaan ja etsimään maksimia joka tuottaa tuloksen, -maksimi teho saavutetaan kun jännite lähteen sisäinen vastus on sama kuin kuorman). Molemmat edellä mainituista vastuksista muuttuvat riippuen valoisuudesta sekä kuorman lataustilasta. Näin ollen MPPT säätäjä on parempi.
Säätäjän tulojännitteen rajoissa kytken itse matkailuauton paneelit sarjaan. Haittana on että mikäli toinen sattuu olemaan varjossa niin varjossa oleva toppaa latauksen. Hyötynä on suurempi herätejännite, -tarkoittaa että Paneelit lataavat pilvisellä säällä paremmin.
Rinnan kytkentä tulee kysymykseen varsinkin jos osa paneeleista on varjossa. Esimerkiksi purjeveneessä, purje saattaa varjostaa yhtä paneelia.
Rinnan kytkennässä saadaan paras tulos mikäli elementit ovat samalta valmistajalta ja samoilla jännite arvoilla. Eri jännite arvoilla olevia paneeleita ei kannata kytkeä rinnan, -toimivat mutta ei parhaalla mahdollisella hyötysuhteella.
Keskustelu lähti polaarisuuden selvittämisestä. Yleismittarilla DC:n jännitealueella.

Patrik Söderström 01.04.2022 00:34

Näyttäisi keskustelun jatkuneen -paneelit suoraan akkuun ilman säätäjää.
Toimiihan se, - mutta mitä seuraa? Kun täynnä oleva akku ei enää ota vastaan sähköenergiaa, paneelien tuottama energia muuttuu akussa lämmöksi ja sytytysherkäksi kaasuksi. – Ei suositeltavaa.
Mikäli paneelin maksimi teho on pieni suhteessa akuston varaustilaan voi ladata ilman säätäjää. Paneelin antama virta maksimiteholla kuuluisi olla alle 1% akuston Ah kapasiteetista. Esimerkkinä 36W paneeli edellyttäisi 300 Ah akut.

Timo Kajava 01.04.2022 07:03

"Säätäjän tulojännitteen rajoissa kytken itse matkailuauton paneelit sarjaan. Haittana on että mikäli toinen sattuu olemaan varjossa niin varjossa oleva toppaa latauksen."

Ei "toppaa", koska jokaisessa paneelissa on tähän varauduttu ohitusdiodeilla, jotka päästävät virran ohittamaan varjostuneen paneelin. Peruskauraa.

Antero Virkkala 01.04.2022 09:59

Patrik,

Olisikohan käynyt niin, että pitkässä monipolvisessa kysymyksessä asiat ovat vähän sekoittuneet? Minä ymmärrän keskustelun näin:

30.3. Esa siteerasi Jaria: "Olen lukenut ja etsinyt tietoa miten olisi se aurinkokennon kytkentä nyt paras tehdä ostin kärkkäisellä kennopaketin se on katolla ja säädin seinässä.kytkenkö piuhat suoraan hupiakkuun vaiko siihen ebl 226 vapaaseen paikkaan etten tekis mitään tuhoa?" Tähän Esa vastasi: "Kumpi on helpompi kytkennän kannalta..."

30.30. Timo H täydensi Esan vastausta: "Palstalaisilla taitaa yleisempi olla suoraa akkuun."

Kontekstista ymmärsin, että vaihtoehdot ovat: 1) säätimeltä (ei siis suoraan paneelilta) akkuun, tai 2) säätimeltä EBL:n kautta akkuun. Jos ymmärsin oikein, kukaan ei ehdottanut että paneeli kytkettäisiin suoraan akkuun ilman lataussäädintä.

Patrik Söderström 01.04.2022 15:03

Timo

Olet oikeassa. Diodilla voi ohittaa pimennossa olevan paneelin. Mutta onko kaikissa kaupan olevissa paneeleissa valmiina diodikytkentä? Hieman epäilyttää kun on niin paljon puhetta juuri tuosta varjostus aiheesta? Tässä yksi esimerkki: https://battlebornbatteries.com/solar-panels-in-series-or-parallel/

Jarmo Leinonen 01.04.2022 17:26

Meillä on ollut auton katolla nelisen vuotta 3kpl 100w yksikidepaneeleja rinnankytkettyinä. Säädin on 30A MPPT-säädin. Järjestelmä on kytketty suoraan akkuihin (2kpl 110Ah geeliakkuja).

Luettuani täältä palstalta asiantuntevia kommentteja sarjaankytkennän eduista, muutin pari viikkoa sitten omien paneeliemme kytkennät sarjaan nähdäkseni mahdolliset vaikutukset käytännössä.

Luin myös Patrikin linkittämän jutun josta osittainen lainaus:
"However, if you were to wire three of these same panels in series, the maximum output voltage would be 54-60 volts. This would mean your panel array would only need to operate at around 25% capacity to provide a charge to your batteries. Operating at 25% capacity is much easier to achieve even late in the day or on cloudy days. It is important to remember that you will need an MPPT charge controller for a system like this to work."

Täytyy sanoa muutaman päivän kokemuksella sarjaankytkennän toimivan oikein hyvin ja varsinkin juuri noissa pilvisissä olosuhteissa joista tuossa Patrikin linkittämän jutun lainauksessa kerrotaan.

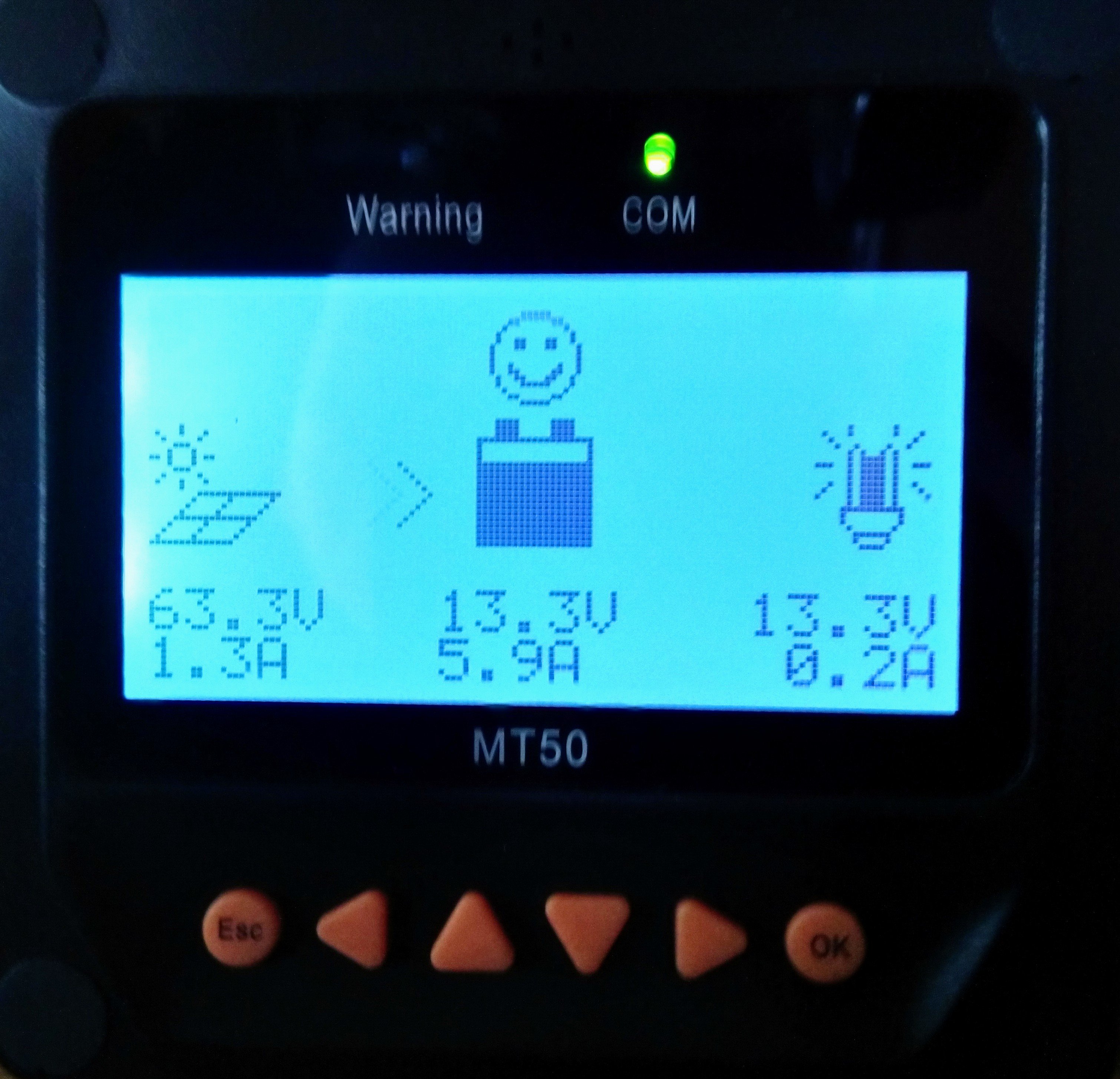

Tänään on ollut täällä Kuusamon seudulla juuri tuollainen pilvinen päivä ja oheisessa kuvassa on järjestelmän tuotto tänään iltapäivällä.

Timo Haapanen 01.04.2022 19:23

Kyllä nykyään on ohitusdiodit kaikissa paneleissa. Itsellä on yksi n. 12 vuotias jossa ei ole, poistin sen käytöstä vuosi sitten.

@timppa

Timo Kajava 02.04.2022 11:21

"Mutta onko kaikissa kaupan olevissa paneeleissa valmiina diodikytkentä? "

Jos löydät markkinoilta paneelin jossa ei ole ko. diodeita, niin kerro.

Hemmo Lehtonen 02.04.2022 12:15

Jarmolla oikea ratkaisu. Sarjaankytkennästä on todellakin hyötyä etenkin pilvisissä ja varjoisissa olosuhteissa. Vaatii tietysti MPPT-säätimen jossa jännitekestoisuus riittävä.
T. Hemmo

Patrik Söderström 02.04.2022 19:24

Timo

” Jos löydät markkinoilta paneelin jossa ei ole ko. diodeita, niin kerro”

Minulla ei ole näyttää toimittajaa josta ohitusdiodi puuttuu, eikä tule olemaan koska en katso tarpeelliseksi selvittää. Totean vain että mitä Kiinasta tulee -ei voi luottaa. Ja sieltähän tulee paljon. Heille ei merkitse -tarkoituksenmukaisuus taikka toimivuus, -säästävät mielivaltaisesti väärässä paikassa. Olihan tuossa jo esimerkki 12 vuotta vanhasta paneelista josta ohitusdiodi puuttui. Paneelien käyttöikä lienee n. 25-30 vuotta. Jos kysyt paneelimyyjältä diodikytkennöistä -saat tuskin täsmätietoa. Mikäli osaat mainita myyjää joka kertoo seikkaperäisesti myymänsä elementin esto ja ohitusdiodien kytkennästä -toivottavasti informoit meitä kaikkia kauppiaasta.

Timo Kajava 02.04.2022 22:45
Patrik Söderström

Timo

” Jos löydät markkinoilta paneelin jossa ei ole ko. diodeita, niin kerro”

Minulla ei ole näyttää toimittajaa josta ohitusdiodi puuttuu, eikä tule olemaan koska en katso tarpeelliseksi selvittää. Totean vain että mitä Kiinasta tulee -ei voi luottaa. Ja sieltähän tulee paljon. Heille ei merkitse -tarkoituksenmukaisuus taikka toimivuus, -säästävät mielivaltaisesti väärässä paikassa. Olihan tuossa jo esimerkki 12 vuotta vanhasta paneelista josta ohitusdiodi puuttui. Paneelien käyttöikä lienee n. 25-30 vuotta. Jos kysyt paneelimyyjältä diodikytkennöistä -saat tuskin täsmätietoa. Mikäli osaat mainita myyjää joka kertoo seikkaperäisesti myymänsä elementin esto ja ohitusdiodien kytkennästä -toivottavasti informoit meitä kaikkia kauppiaasta.

Miten tämä vastasi viestiini?
